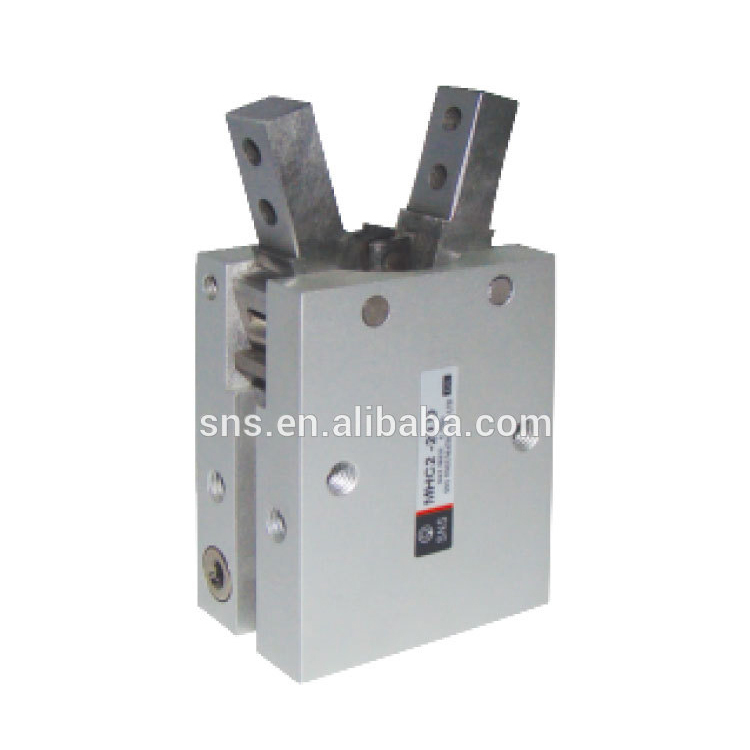

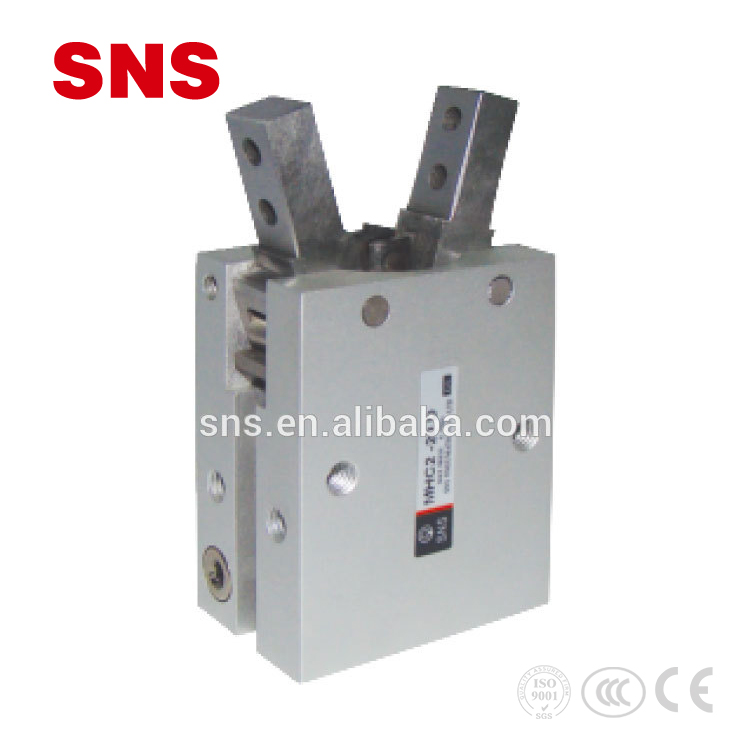

Серія SNS MHC2 Пневматичний повітряний циліндр пневматичний затискний палець, пневматичний повітряний циліндр

Короткий опис:

Повітряний циліндр. Високоякісний пневматичний пальцевий циліндр.
Метод дії пневматичного циліндра повітряного захвату: подвійної дії / одинарної дії.
Циліндр повітряного захвату Точне виготовлення, стабільна робота, тривалий термін служби.
Міцна конструкція з алюмінієвого сплаву, зносостійка, міцна та довговічна.
Проста структура, проста в установці та використанні.

Надішліть нам електронний лист

Деталі продукту

Теги товарів

Опис продукту

Модель	Діаметр циліндра	Форма дії	Примітка 1) перемикач сили (Н).	Примітка 1) постійна сила Н. См	Вага (г)
MHC2-10D	10	Подвійна дія	-	9.8	39
MHC2-16D	16		-	39.2	91
MHC2-20D	20		-	69.7	180
MHC2-25D	25		-	136	311
MHC2-10S	10	-Один дії (нормально відкритий)	-	6.9	39
MHC2-16S	16		-	31.4	92
MHC2-20S	20		-	54	183
MHC2-25S	25		-	108	316

Стандартні характеристики

Розмір отвору (мм)		10	16	20	25
Рідина		повітря
Акторський режим		Подвійної дії, одинарної дії: НІ
Максимальний робочий тиск (мпа)		0,7
Мінімальний робочий тиск (МПа)	Подвійна дія	0,2	0,1
	Одна діюча	0,35	0,25
Температура рідини		-10-60℃
Максимальна робоча частота		180 c.pm
Точність повторюваних рухів		±0,01
Вбудоване в циліндр Magetic Ring		З (стандарт)
Змащення		При необхідності використовуйте турбінну оливу № 1 ISO VG32
Розмір порту		M3X0,5	M5X0,8

Розмір отвору (мм)	A	B	C	D	E	F	G	H	I	J	K	ΦL	M	N	O	P	Q	R	Розмір порту		U	V	W	X	Y	ΦZ	AA	BB	CC	DD
Розмір отвору (мм)	A	B	C	D	E	F	G	H	I	J	K	ΦL	M	N	O	P	Q	R	S	T	U	V	W	X	Y	ΦZ	AA	BB	CC	DD
10	2.8	12.8	38.6	52.4	17.2	12	3	5.7	4	16	М3Х0,5 глибина5	2.6	8.8	М3Х0,5 глибина6	11.4	М2,5Х0,45	3	5.7	M3X0,5		7.2	18.8	6.4	10.4	5.4	11	16.4	12	23	18
16	3.9	16.2	44.6	62.5	22.6	16	4	7	7	24	M4X0,7 глибина8	3.4	10.7	M4X0.7глибокий8	16	M3X0,5	4	7	M5X0,8		7	18.3	8	13	5.8	17	23.6	15	30.6	22
20	4.5	21.7	55.2	78.7	28	20	5.2	9	8	30	М5Х0,8 глибина10	4.3	15.7	М5Х0,8 глибина8	18.6	M4X0.7	5	9	M5X0,8		7.5	22.2	10	15	9	21	27.6	18	42	32
25	4.6	25.8	60.2	92	37.5	27	8	12	10	36	M6deep12	5.1	19.3	M6deep10	22	M5X0,8	6	12	M5X0,8		7.7	23.5	12	20	11.5	26	33.6	22	52	40
