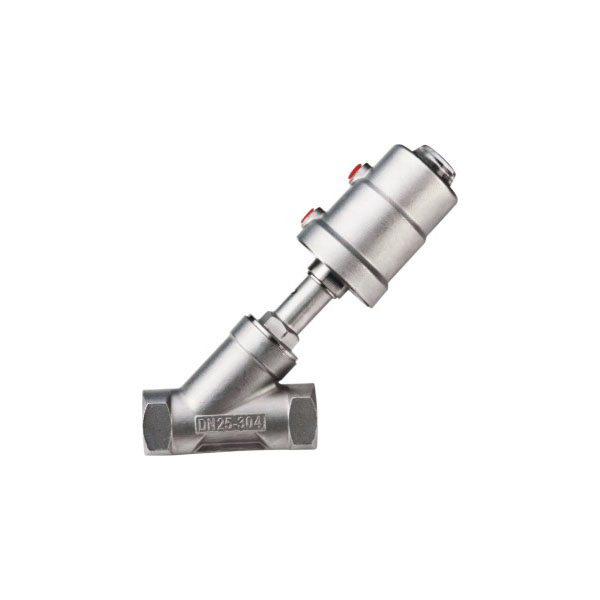

Високочастотний пневматичний регулюючий клапан з нержавіючої сталі серії SNS ASV200-S

Короткий опис:

1. Контур у стилі Y з хорошою ліквідністю, малим опором потоку та водонепроникним молотком
2. З швидкою реакцією, хорошим ущільненням, обертанням на 360 градусів, видимим вікном
3. З енергозбереженням, самоочищенням, безпечним і надійним, тривалим терміном служби
4. Дизайн для харчового класу наповнення, стерилізації, фармацевтичного та медичного обладнання тощо.

Надішліть нам електронний лист

Деталі продукту

Теги товарів

символ

Код замовлення

Технічна специфікація

Модель	АСВ200-04С	АСВ200-06С	АСВ200-10С	АСВ200-12С	АСВ200-14С	АСВ200-20С	АСВ200-24С
Робочі носії	Нейтральний газ Рідина/спирт/пара/слабокислий і слабкоосновний розчин
Діаметр порту (мм²)	15	20	25	32	40	50	65
Значення CV	7.38	11.46	27.28	44,69	69,83	109	184.4
Розмір порту	G1/2	G3/4	G1	G1 1/4	G1 1/2	G2	G2 i/2
Робочий тиск	0~1,6 МПа
Доказовий тиск	2,4 МПа
Максимальний тиск	1,6 МПа
Нормальний робочий тиск	04~1,0 МПа
Середня температура	-20~200 ℃
Температура навколишнього середовища	-10~80 ℃
Робочий тиск регулюючого клапана	0,39 МПа		0,2 МПа				0,16 МПа
Діаметр поршня (мм)	50		63				80

Розмір

Модель	Розмір порту	A	B	C	φE	F	G	H	H1	K	M	S
АСВ200-04С	15	170,5	75.5	12.5	61.5	34	38	138.5	152.5	G1/8	G1/2	27.7
АСВ200-06С	20	183,5	91	15.5	61.5	34	38	149	165	G1/8	G3/4	31.5
АСВ200-10С	25	194,5	102	22	61.5	34	38	152	171.5	G1/8	G1	39.5
АСВ200-12С	32	215.5	113	17	73.5	42	65.5	184	208	G1/8	G1 1/4	47.8
АСВ200-14С	40	222.5	126.5	20.5	73.5	42	65.5	189,5	216.5	G1/8	G1 1/2	54.7
АСВ200-20С	50	246	141	25	73.5	42	65.5	202.5	236	G1/8	G2	67.5
