Виробник і постачальник високоякісних пневматичних пневматичних циліндрів серії SNS FJ10 із плаваючим шарніром |SNS пневматичний

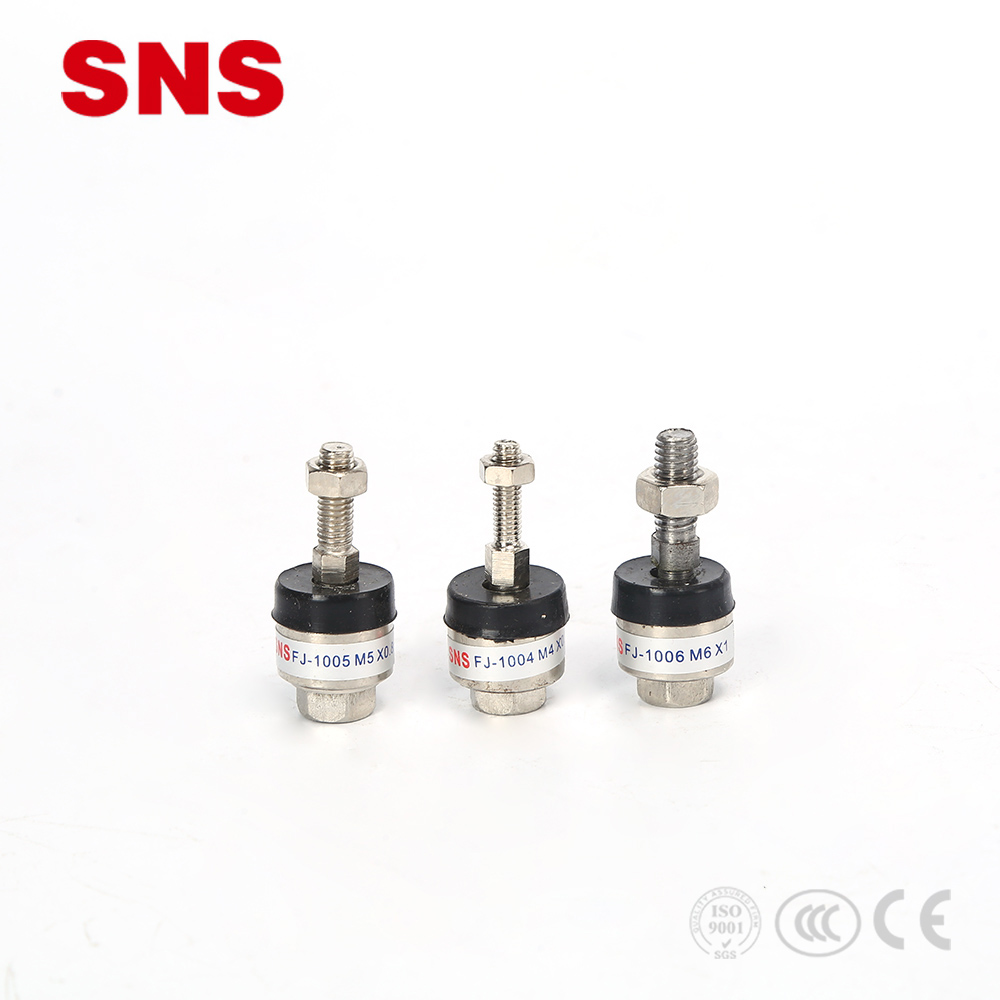

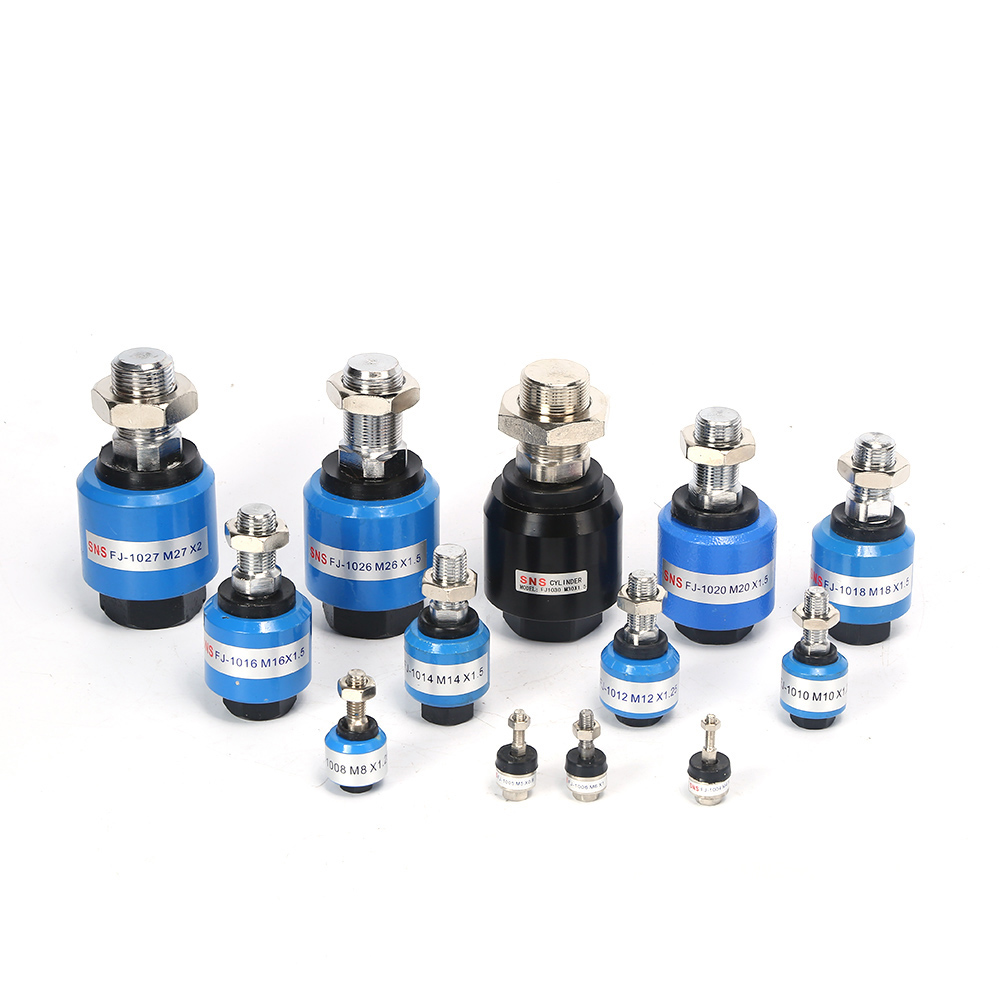

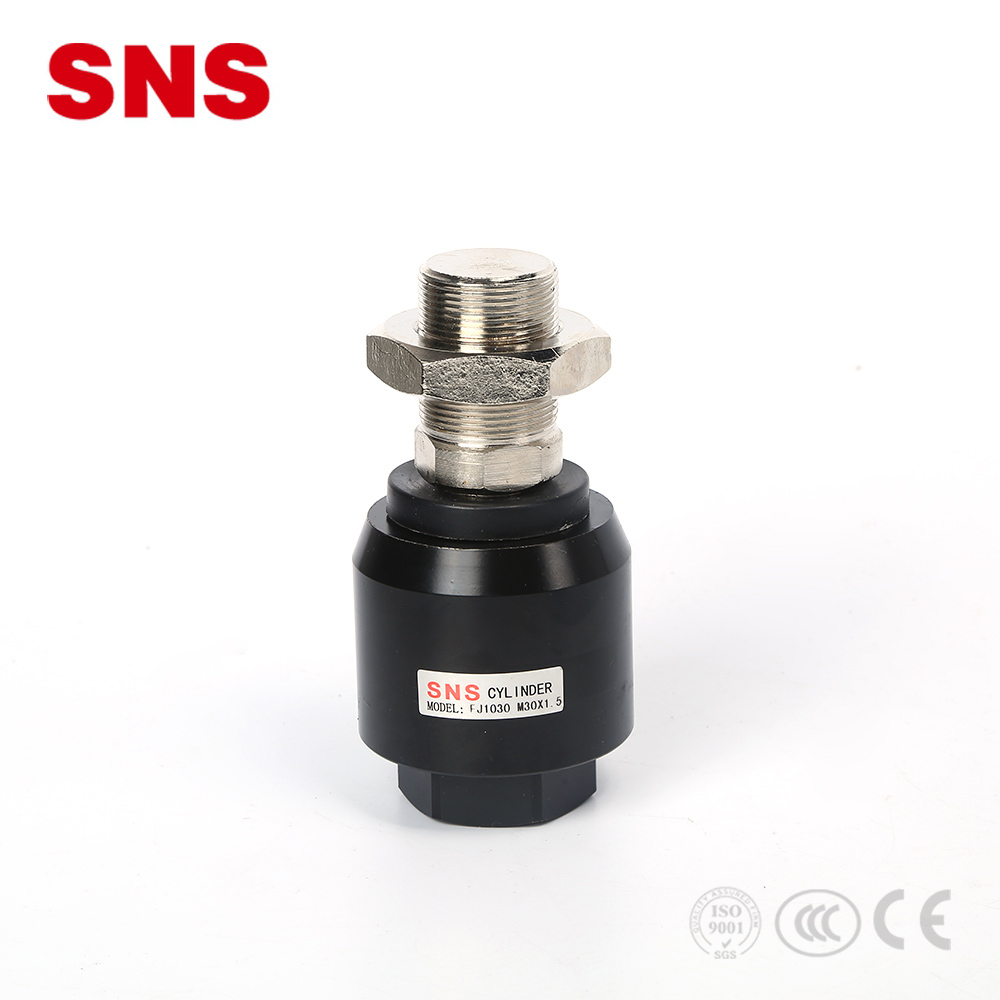

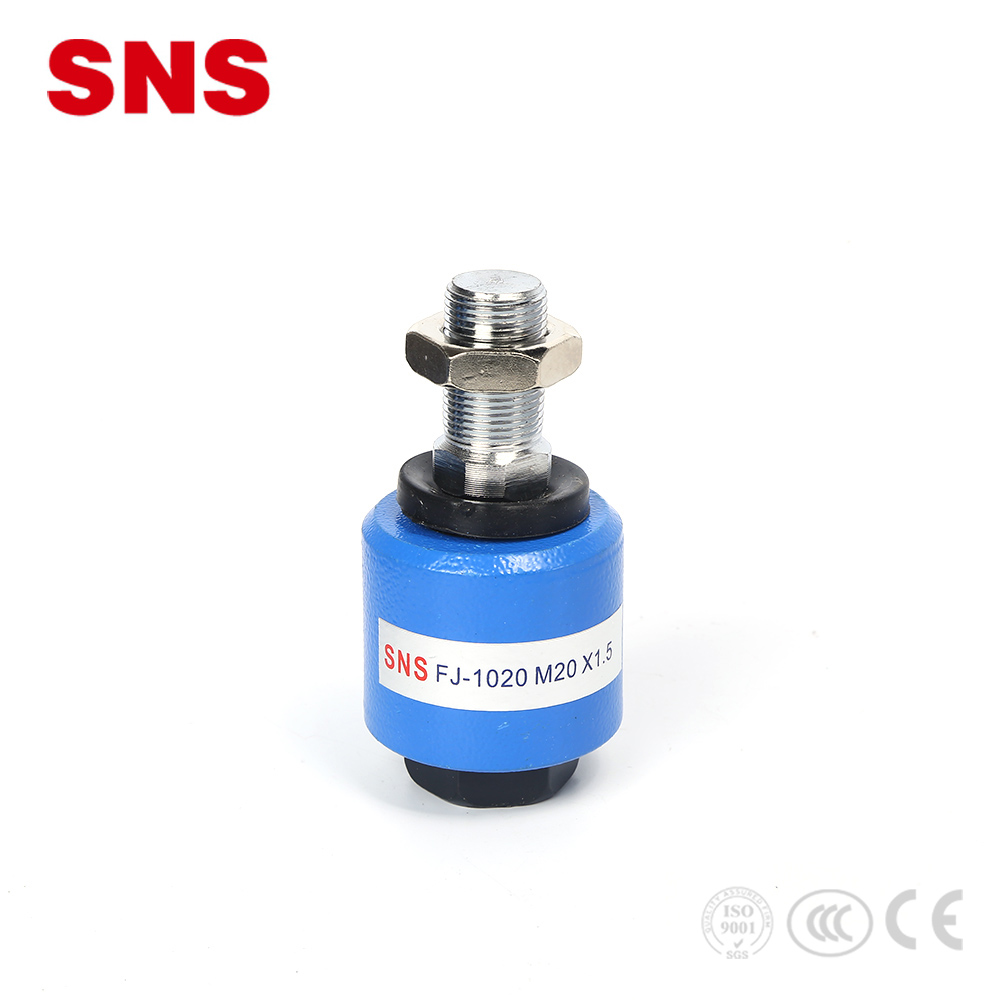

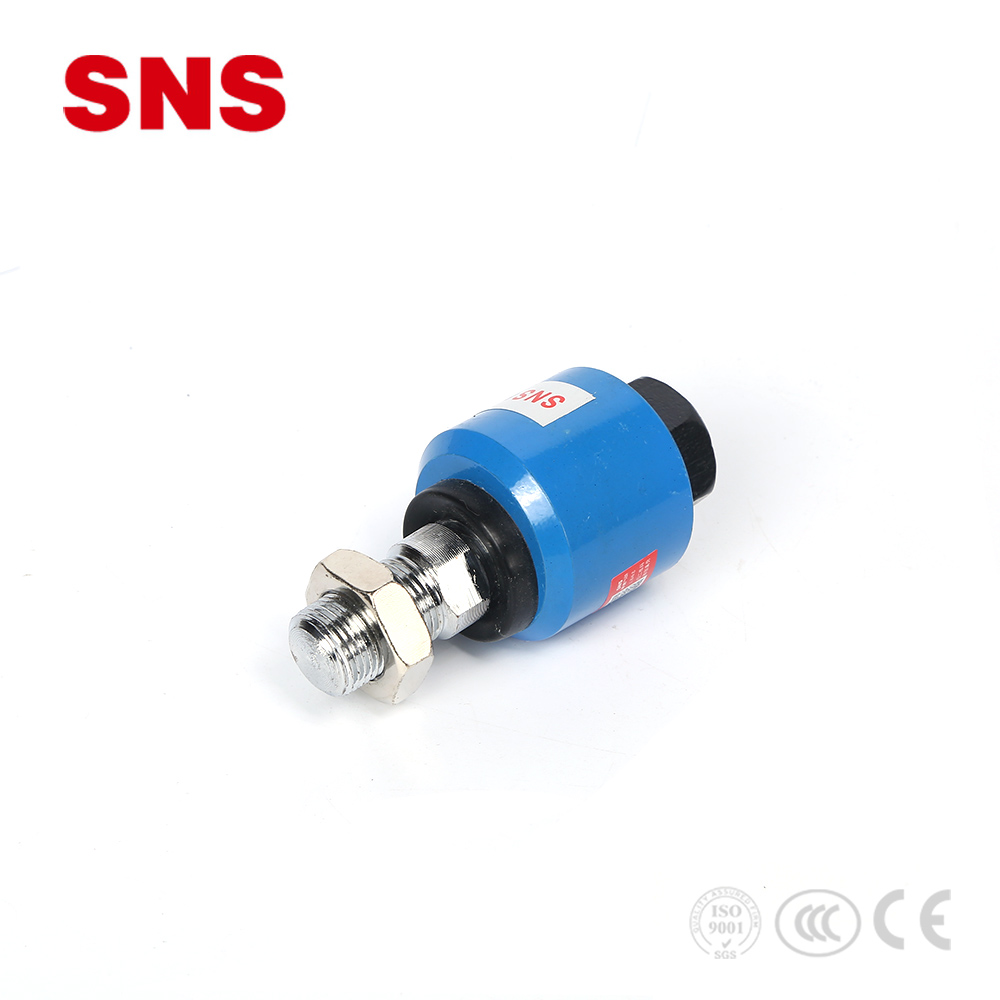

Аксесуари для пневматичних повітряних циліндрів серії SNS FJ10 з плаваючим шарніром. Представлене зображення

Аксесуари для пневматичного повітряного циліндра серії SNS FJ10 з плаваючим шарніром

Короткий опис:

Монтаж пневматичного повітряного циліндра серії FJ10 із плаваючим з’єднанням використовується для пневматичного циліндра стандарту ISO, як наш пневматичний циліндр серії DNC тощо…

Надішліть нам електронний лист

Деталі продукту

Теги товарів

Код замовлення

Технічна специфікація

Модель

FJ1004

FJ1005

FJ1006

FJ1008

FJ1010

FJ1012

FJ1014

FJ1016

FJ1018

FJ1020

FJ1022

FJ1026

FJ1027

FJ1030

FJ1036

FDSCM-M8X1.25

FDSCM-M10X1.25

FDSCM-M12X1.25

FDSCM-M14X1.5

FDSCM-M16X1.5

FDSCM-M18X1.5

FDSCM-M20X1.5

Розмір порту

M4X0.7

M5X0,8

M6X1

M8X1.25

M10X1.25

M12X1.25

M14X1.5

M16X1.5

M18X1.5

M20X1,5

M22X1.5

M26X1.5

M27X2

M30X1.5

M36X2

Розмір

Розмір отвору (мм)	MA	MB	MC	MD	ME	MF	MG	MH	MI	MJ	MK
	36	13	5	13	16	10	4	6	M4X0.7	M4X0.7	14°
	36	13	5	13	16	10	4	6	M5X0,8	M5X0,8	14°
	36	13	5	13	16	10	4	6	M6X1	M6X1	14°
20	51	20	6	17	24	11.5	6	8	M8X1.25	M8X1.25	13°
25	58	22	7	21	26	11.5	7	10	M10X1.25	M10X1.25	12°
32	58	22	7	21	27	11.5	7	10	M10X1.25	M10X1.25	12°
40	65	22	8	24	32	11.5	8	12	M12X1.25	M12X1.25	12°
	72	23	14	28	35	17	8	14	M14X1.5	M14X1.5	13°
50	90	27	17	36	44.5	20	10	17	M16X1.5	M16X1.5	7°
63	90	27	17	36	44.5	20	10	17	M16X1.5	M16X1.5	7°
	91	26	17	36	45	24	10	17	M18X1.5	M18X1.5	7°
80	102	29	13	46	53	24	13	22	M20X1,5	M20X1,5	10°
100	102	29	13	46	53	24	13	22	M22X1.5	M22X1.5	10°
	125	37	21	48	60	36	11.5	27	M26X1.5	M26X1.5	9°
125	125	37	21	48	60	36	11.5	27	M27X2.0	M27X2.0	9°
160	251	72	22	115	80	80	18	36	M36X2.0	M36X2.0	4°
200	251	72	22	115	80	80	18	36	M36X2.0	M36X2.0	4°
