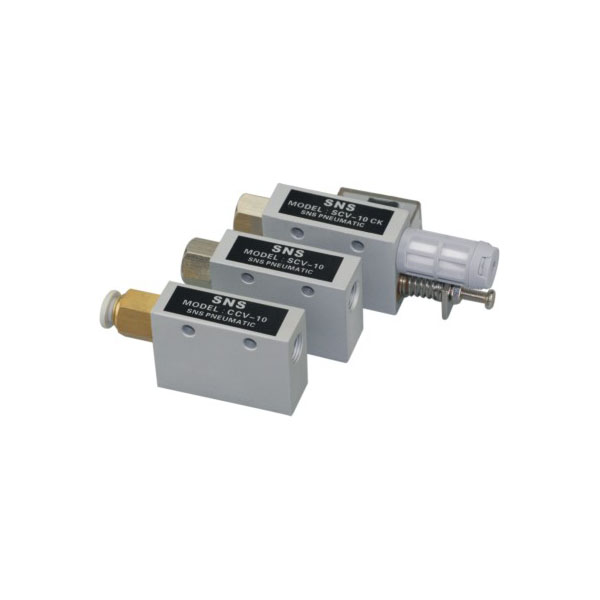

SNS SCV Серія CCV Високоякісний пневматичний вакуумний генератор з повітряним вакуумним ежектором з алюмінієвого сплаву
символ
Код замовлення
Технічна специфікація
| Модель | SCV-05 | SCV-10 | CCV-10 | SCV-15 | CCV-15 | SCV-20 | CCV-20 | SCV-25 | SCV-30 |
| Розмір порту | G1/8 | φ6 | G1/4 | φ8 | G1/4 | φ8 | G3/8 | G1/2 | |
| Маса (г) | 72 | 136 | 271 | 710 | |||||
| Діапазон робочих температур | -5 ~ 60 ℃ | ||||||||
| Змащення | Нема потреби | ||||||||
| Робочі носії | повітря | ||||||||
| *Провід вихідного сигналу | Чорний: COM Червоний: НІ Жовтий: NC | ||||||||
| *Напруга та струм | Змінний струм 125:5 A/змінний струм 250 В: 3 A | ||||||||
*Тільки для типу CK з мікроперемикачем
| Модель | SCV-05 | SCV-10 CCV-10 | SCV-15 CCV-15 | SCV-20 CCV-20 | SCV-25 | SCV-30 |
| Робочий тиск | 0,5 | |||||
| Витрата повітря л/хв | 13 | 44 | 100 180 | 265 | 385 | |
| Вакуумний тиск кПа | -88 | |||||
| Об'єм вакуумного всмоктування, л/хв | 6 | 27 | 63 110 | 160 | 225 | |
| Примітка. Параметр вище лише для стандартного типу | ||||||
Розмір
Стандартний тип
З типом мікроперемикача
| Модель | A | B | C | D | E | F | G | H | I | J | K | P | V | R |
| SCV-05 | 45 | 32 | 16 | 10 | 8 | 14 | 20 | 4.5 | 224.3 | 14 | 10 | G1/8 | G1/8 | G1/8 |
| SCV-10 | 45 | 32 | 16 | 10 | 8 | 14 | 20 | 4.5 | 2-04.3 | 14 | 10 | G1/8 | G1/8 | G1/8 |
| SCV-15 | 63 | 35 | 20 | 11 | 10 | 20 | 25 | 5 | 224.5 | 17 | 15 | G1/4 | G1/4 | G1/4 |
| SCV-20 | 85 | 40 | 25 | 15 | 13 | 28 | 32 | 7 | 226 | 21 | 20 | G1/4 | G3/8 | G3/8 |
| SCV-25 | 100 | 60 | 40 | 20 | 16 | 20 | 50 | 5.5 | 226.3 | 26 | 17 | G3/8 | G1/2 | G3/4 |
| SCV-30 | 100 | 60 | 40 | 20 | 16 | 20 | 50 | 5.5 | 226.3 | 26 | 17 | G1/2 | G1/2 | G3/4 |
